Propuesta de pedal comunitario

Oye que si me hago muy pesado me aviséis, porfa.

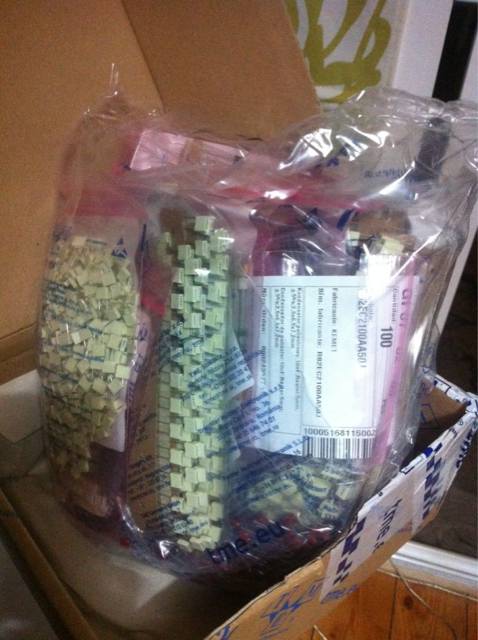

Pero es que ya ha llegado la mitad de los componentes, de www.tme.eu , polacos ellos y con un web un poco caótico para los pedidos, pero muy buenos precios, con 8€ de portes hasta 30kg y sin aduanas.

La pena es que no tengan algunos componentes clave. Pero esos me llegan mañana
Y las plaquitas pequeñas ya están al 21%, las grandes aún no han empezado. Estos de pcbway.com aparte de baratos son super transparentes. Cuando lleguen las placas comprobaremos si su fama de buenos es igual de merecida

killo escribió:

MakaPaka escribió: En él he visto algo que me sorprende y escama: parece como si los jacks de señal fueran a tocar con el realce que tiene la tapa inferior... pero es algo que no he cambiado desde el diseño original, y en los prototipos no lo hemos visto.

No no lo vimos ni creo que lo veamos si te fijas lo que te escama que puede que roce es el embellecedor que tapa el agujero y ese va por fuera, así que no rozará con el reborde de la tapa. La pieza que sujeta el embelledor y ajusta éste a la caja, rosca por dentro del jack, así que no creo que haya problemas
Y el jack, mantiene suficiente espacio por dentro para no tocar.

Cuando monté el proto #002 tuve que cortar un poco al largo del jack para poder meter la placa en la caja.
Es decir, tuve que cortar un poco de la tuerca del jack, pero de ninguna manera chocaba el jack con la tapa de la caja...


Caminante no hay camino, sino estrellas en el bar.

El comodín de probar con los protos. Con la placa nueva que es más pequeña, esto no supondrìa problemas.
Uno de los motivos de probar el mecanizado sobre una "tapa", fuè presisamente ese... la placa electrónica queda fijada a la tapa y ésta te da margen para desplazarla hacia donde quieras para ver como ha de encajar dentro de la caja

MakaPaka escribió: Po vaya. A mí me funciona con Acrobat X, XI y DC

En el trabajo, el PDF aparecía en blanco. En casa, con otro PC totalmente diferente (aunque utilizando también Windows 7 y SUMATRAPDF) también se ve en blanco.

Lo abro con SUMATRAPDF = En blanco.
Lo abro con el visor de Chrome = En blanco.
Lo abro con IE11 = En blanco.
Lo abro con Firefox = en blanco.

He probado desde Linux (Linux Mint) y Document Viewer 1.6.1 y aparece también en blanco.

En todos los casos he descargado el fichero de nuevo (no he intentado abrir el mismo fichero, sino que lo he bajado en cada caso).

Al final, parece ser que única y exclusivamente se puede abrir con Acrobat Reader. Mañana confirmaré este punto (me niego a instalar A. Reader en casa )

Capa, como prueba si quieres, mira si en este pdf (de la caja de Hammond) puedes ver la parte de 3D con algo que no sea Acrobat: www.hammondmfg.com/pdf/1590DD.pdf

Por otro lado, ya tengo las cajas en mi poder

MakaPaka escribió: Capa, como prueba si quieres, mira si en este pdf (de la caja de Hammond) puedes ver la parte de 3D con algo que no sea Acrobat: www.hammondmfg.com/pdf/1590DD.pdf

Por otro lado, ya tengo las cajas en mi poder

Comprobado. Sólo se abre correctamente con Adobe Acrobat (versión 9, he probado). Veo que no es un PDF "normal". Ya que en lugar de estar formado por páginas está formado por "fotos".

Un PDF raro, que seguro utiliza alguna característica que sólo Adobe Reader entiende.

Gracias !!!

Gracias por la investigación, Capa.

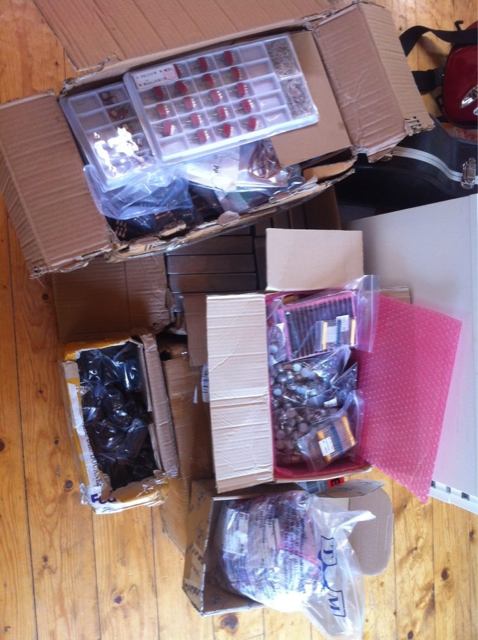

Lo que me recuerda que acaba de llegar la otra mitad de componentes. Sólo faltan los LM13700 y las resistencias de 3K9 para los LED, que no quedaban en stock y llegan la semana que viene,

Jejejeee sólo faltan las placas y dos tonterías para transformar esto en 65 "tanques de mojo"

MakaPaka escribió: Y más documentos!!
El primero, un pdf del 3D del invento. Los colores han quedado muy apagados, pero cumple su función
En él he visto algo que me sorprende y escama: parece como si los jacks de señal fueran a tocar con el realce que tiene la tapa inferior... pero es algo que no he cambiado desde el diseño original, y en los prototipos no lo hemos visto. Lo podéis ver seleccionando la caja y con el botón derecho clickar en "hacer transparente" o algo así.
No llega a preocuparme porque si vemos interferencia en la realidad, bastará con rebajar ese resalte de la tapa inferior. Espero ahorrar ese trabajazo a los taladrators (chicos, demos las gracias y la bienvenida a CarlosMPego a la Comunidad de Manitas Pedaleros!!), pero llegados al extremo les pediré este esfuerzo extra.

Parte del mensaje está oculto para usuarios no registrados. Por favor inicie sesión o regístrese para poder verlo.


El segundo documento es el plano de taladros de la tapa superior. No me atrevo a generar los del lateral del portapilas ni los de la tapa posterior (jacks y DC), porque no sé medir bien las distancias a los centros de los taladros.

Parte del mensaje está oculto para usuarios no registrados. Por favor inicie sesión o regístrese para poder verlo.


Que los disfrutéis

Qué pasada...

Atención, pregunta:
¿Queréis zócalos para los chips, o los preferís soldados directamente a la placa?

Los zócalos sirven para cambiar los chips (circuitos integrados), bien por averías - que hasta ahora no ha pasado - bien porque queráis probar con otros modelos (lo típico es "he conseguido unos JRC4558 que me han costao una pasta y seguro que suenan mejor que ná en este mundo mundialll").

Yo no los había comprado, pero como había un componente sin stock he de poner otro pedido, y lo puedo aprovechar para añadir zócalos (8€ en total, o 0,12 por pedal, no es dinero).
