Montaje de MKPK 3FX (Dudas de montaje)

¿Has soldado los interruptores de pie de forma que veas las pistas de la placa por debajo?

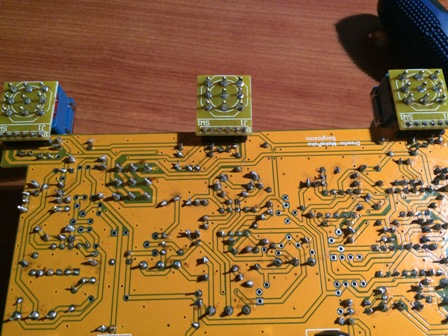

puesssssssssssss, puede que sea eso, envio foto a ver...

Justo al revés, debes soldar las patas del 3PDT por la cara de las pistas.

Dale la vuelta, eso hay que arreglarlo, después ya se verá si hay algo más o no...

Suerte y paciencia, desoldar eso te llevará tu rato.

Desoldar los tres va a ser difícil sin fastidiar alguno: hay que calentar bastante, y la resina que aguanta los pins del interruptor en su sitio es bastante sensible...
Creo que será mejor que conectes las placas pequeñas a la grande con cablecillos para corregirlo, cruzando las conexiones: el extremo de la derecha al extremo de la izquierda, etc.

MakaPaka escribió: ¿Has soldado los interruptores de pie de forma que veas las pistas de la placa por debajo?

Que grande eres Benito !!!!!!!!!
Eres un mega crack !!!!
Me quito el sombreo.

bueno, despues de deslodarrrrr y soldar de nuevo..... booster y compressor funcionan correctamente pero el overdrive al pulsar no hace nada, se enciende la luz pero nada mas

Bueno, enhorabuena por haber hecho lo más delicado!

¿Te falla en las dos posiciones del selector de orden OD-Boost?

Si la respuesta es "sí", lo primero es comprobar que el operacional (el chip de 8 pins) está bien orientado, como el resto de 8 pins.

Siguiente: si tienes un tester, mide la tensión de alimentación del operacional, en tre la pata 8 y la 4. Debería rondar los 9V.

Si todo eso está bien, pon el selector de orden en "primero el overdrive" (palanca a la derecha), desconecta la alimentación y sigue la continuidad de las pistas de señal desde la salida del efecto del compresor hasta la entrada del efecto del booster.

De los pins de las placas de footswitch, la señal llega por el de la derecha. Con el efecto ON, estará también en el segundo pin empezando por la derecha. La salida del efecto está en el pin de la izquierda. Con el efecto OFF tendrás continuidad desde este pin hasta el extremo de la derecha, con el efecto ON, desde el pin izquierdo hasta el que está inmediatamente a su derecha.

Si todo esto está bien, hay o bien alguna soldadura incompleta o cruzada, o falta algún componente, mide tensiones en los 8 pins del operacional del overdrive y me las dices.

maka, falla con las dos posiciones, mis conocimientos de electronica y demas son basicos asi que ire poco a poco!!!

el chip esta bien orientado, voy a comprobar la tension

tension 9,5v... aproximado
